| Lugar de origem: | Xian |
|---|---|
| Marca: | XG |
| Certificação: | ISO,CCC |
| Número do modelo: | FZN21 |
| Quantidade de ordem mínima: | 1 grupo |
| Detalhes da embalagem: | caso de madeira |
| Tempo de entrega: | 3-7 DIAS |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 2000 grupos |
| Função: | Ligue e desligue a corrente de carga normal | Lugar da instalação: | centrais elétricas, subestações e sistemas de energia etc. |
|---|---|---|---|
| Garantia: | 12 meses | OEM: | Sim |
| Pacote: | exportando o pacote padrão | MOQ: | 1 conjunto |
| Tipo da operação: | elétrico ou manual | ||
| Destacar: | Interruptor de ruptura de carga isolado do ar,Interruptor de ruptura de carga do ar 10KV,Interruptor de ruptura de carga do ar do OEM |
||

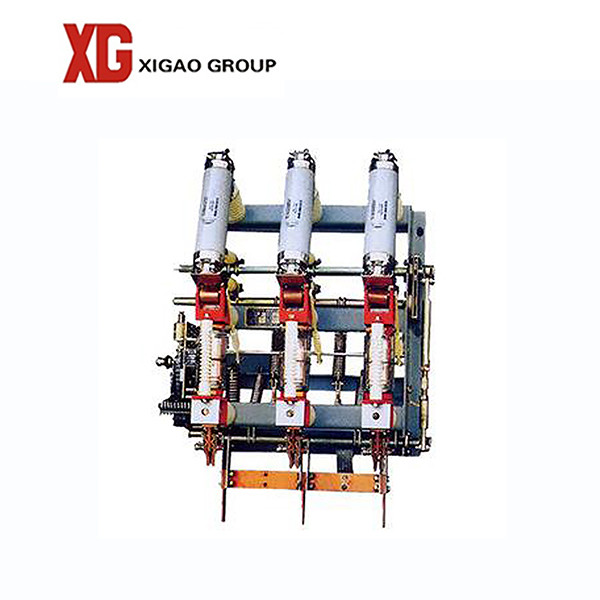

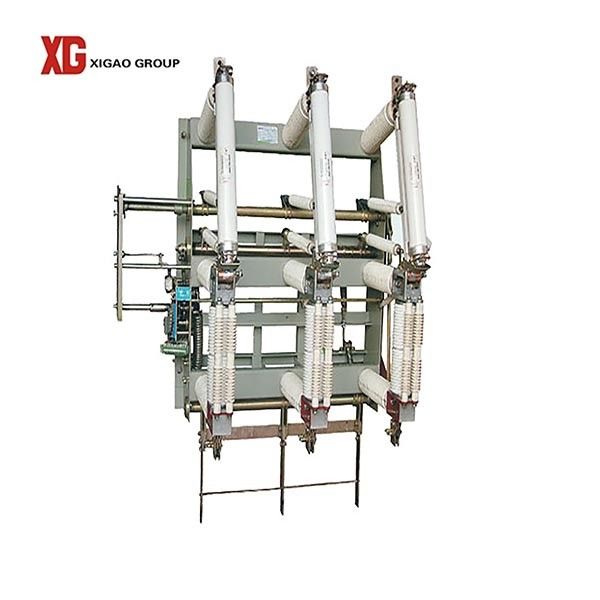

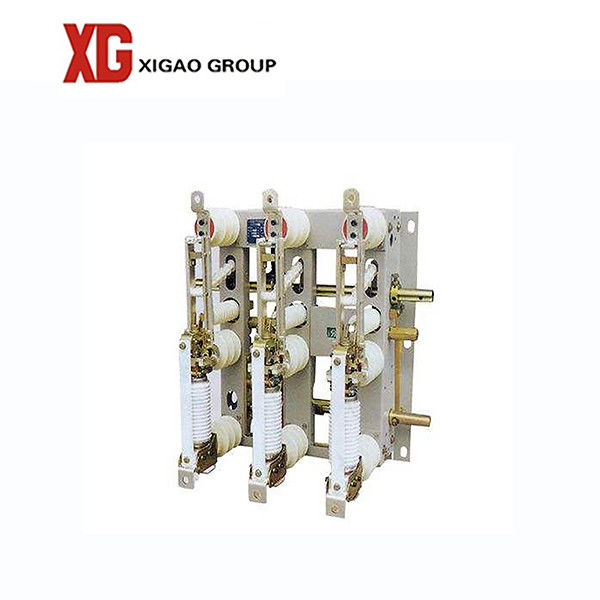

1.FZN21-12KV 11KV 10KV Interruptor de Interrupção de Carga de Ar Isolado a Gás Interior
Série FZN21-12(R)D/T125-31.5 Unidades de combinação de fusíveis de carga de alta tensão AC para ambientes internos trifásicos 10kV, sistema de energia de 50Hz, ou com o equipamento completo de distribuição de energia e gabinete de comutação de rede de loop, subestação combinada e outros usos auxiliares, é amplamente utilizado na construção de rede urbana e engenharia de transformação, empresas industriais e de mineração, arranha-céus e instalações públicas, pode ser usado como unidade de alimentação de anel ou equipamento terminal, distribuição de energia, controle e proteção.
O desempenho técnico dos produtos atende à publicação IEC 60265-1/FDIS “interruptores de alta tensão, parte 1: tensões nominais abaixo de 1kV sobre 52kV interruptor de carga de alta tensão”, IEC60420 “interruptor de carga CA de alta tensão – unidades de combinação de fusíveis”;e CB16926 “Interruptor de carga de alta tensão CA - unidades de combinação de fusíveis”, GB3804 “Interruptores de alta tensão CA de 3-63 kV”.
2. Dados de parâmetros do produto
| Não | Item | Unidade | Valor | ||
| 1 | Tensão nominal | kV | 12 | ||
| 2 | Frequência nominal | Hz | 50 | ||
| 3 | Corrente nominal | UMA | 630 | 125 | |
| 4 | Nível de isolamento nominal | Tensão suportável de frequência de alimentação de 1 min | kV | Fratura da câmara de extinção de arco 48 | |
| (valor efetivo) | Terra, fase 42, fratura isolante 48 | ||||
| Tensão suportável de impulso de relâmpago (pico) | Terra, fase 75, fratura isolante 85 | ||||
| 5 | Corrente dinâmica nominal (pico) | kA | 50 | ||
| 6 | corrente térmica 4S | kA | 20 | ||
| 7 | Corrente nominal de interrupção da carga de energia | UMA | 630 | ||
| 8 | Corrente nominal de interrupção em malha fechada | UMA | 630 | ||
| 9 | Corrente nominal de ruptura da carga do cabo | UMA | 10 | ||
| 10 | Capacidade nominal do transformador sem carga | KVA | 1250 | ||
| 11 | Corrente AC de ruptura nominal | UMA | 3150 | ||
| 12 | Corrente nominal de curto-circuito fechado | kA | 50 | ||
| 13 | Tempos de interrupção atuais nominais | vezes | 2000 | ||
| 14 | Vida mecânica | vezes | 10.000 | ||
| 15 | Espessura de desgaste permitida do contato da câmara de extinção de arco a vácuo | milímetros | 2 | ||
| 16 | Torque de operação manual | Nm | >200 | ||
3. Aplicação ambiental
A. A temperatura do ar ambiente: Máx.: +40 °C.Mínimo: -10°C.
B. A altitude ≤ 1000m.
C. A umidade relativa do ar.média diária ≤ 90%.média mensal ≤ 95%.
D. O ar ambiente não deve ser obviamente poluído por gases corrosivos ou inflamáveis e brilho.etc.
E. Sem agitação frequente.
F. Grau de meio ambiente: grau Ⅱ.
4. Diagrama técnico
5.Visualização do armazém
