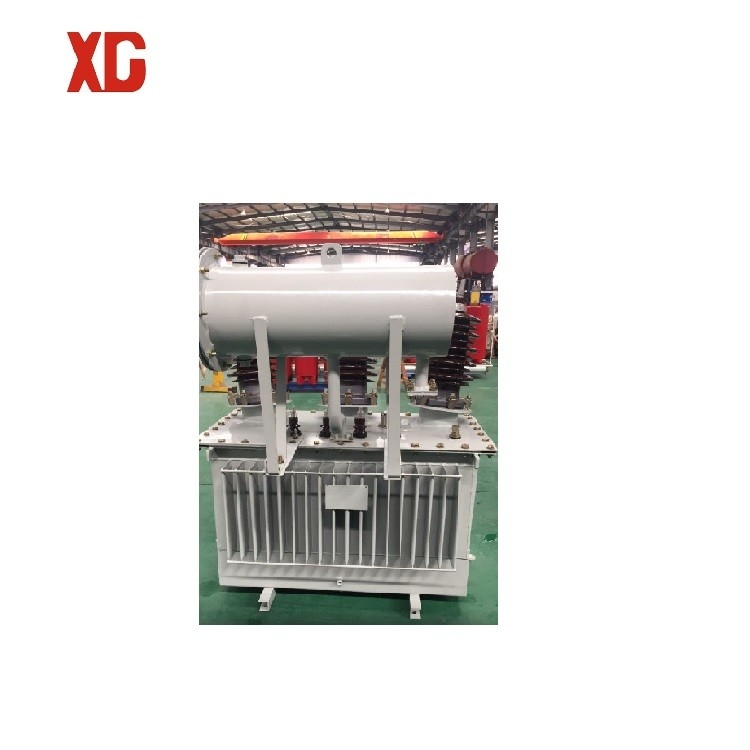

Transformador de distribuição de energia imerso em óleo NLTC totalmente selado série S9-M 10kv 400kva

Transformador de distribuição de energia 10kv 400kva imerso em óleo NLTC totalmente selado série 1.S9-M

(1) O núcleo de ferro
O núcleo é feito de aço silício de grão orientado laminado a frio com alta condutividade elétrica e possui estrutura de laminação de junta inclinada.A seção transversal do pavio é um círculo de escada, consistente com a seção transversal do garfo.
(2) enrolamento
Os enrolamentos são dutos de ar ondulados não aderentes a óleo e presos com fita adesiva retrátil;Todos os enrolamentos são bobinas concêntricas;A derivação do enrolamento de alta tensão da tensão de derivação é conduzida ao comutador de derivações que está montado na tampa da caixa.Ao alterar a tensão da torneira, a fonte de alimentação deve ser cortada primeiro.
(3) Instalação de dispositivos de proteção
Os transformadores de todas as especificações de capacidade são equipados com válvulas de alívio de pressão.
Relés de gás com terminais de alarme e disparo estão disponíveis mediante solicitação.
(4) Divisão de medição de temperatura do óleo
Todos os transformadores são equipados com um suporte de tubo de termômetro de haste de vidro, que é colocado no topo do tanque e imerso em cerca de 120±10mm de óleo
Transformador 1000-2000kVA equipado com termômetro de sinal externo
(5)Tanque de óleo do transformador
O tanque do transformador é de parede corrugada, pó de superfície, com reforço de filme.Dissipador de calor corrugado não só tem função de resfriamento, mas também tem uma função de "respiração".A elasticidade do dissipador de calor corrugado permite que ele se adapte às mudanças na quantidade de óleo causadas por mudanças de temperatura.Portanto, esta vedação não protege o aparelho, diminuindo a altura do transformador.
Transformador no processo de embalagem usando tecnologia de injeção de óleo a vácuo, remova completamente a água do transformador, para que o óleo do transformador não entre em contato com o ar.A tecnologia também evita a degradação do desempenho do isolamento ou o envelhecimento do óleo devido à entrada de oxigênio ou umidade e melhora a confiabilidade operacional do transformador.

2.Main Parâmetros Técnicos

3. Desenhos técnicos
